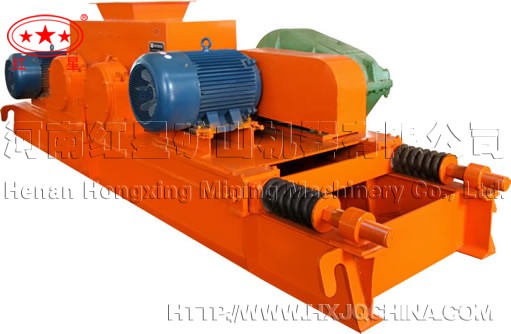

对辊式破碎机的工作原理及结构 对辊式破碎机注意事项 红星对辊式破碎机图片 红星各型号对辊式破碎机技术参数
对辊式破碎机，又叫对辊破碎机、对辊机，是矿山开采中一种常用的矿石破碎设备。该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
4、为了安全，传动部分应根据实际情况自行安装安全罩。
1）要加强给矿的除铁工作 。非破碎物（钎头等物）掉入双辊间会损坏破碎机，以致造成停车事故。所以在破碎机前应安装除铁装置。
2）粘性物料容易堵塞破碎空间，在处理堵塞故障应停车处理，不可在运转中进行捅矿。
3）当处理的物料含大块较多时，要注意大块矿石容易从破碎空间挤出来 ，以防伤人或损坏设备。
4）双辊破碎机运转较长时间后，由于辊面的磨损较大，会引起产品粒度过细，这时要注意调整排矿口或对设备进行检修。
5）加强对双辊破碎机设备的检查 ，对设备的润滑部位要按时加油 ，保持设备良好的润滑状态。
|
型号
|
2PG400×250
|
2PG610×400
|
2PG700×400
|
|
|
辊子直径(mm)
|
400
|
610
|
700
|
|
|
辊子长度(mm)
|
250
|
400
|
400
|
|
|
最大入料粒度(mm)
|
≤25
|
≤85
|
≤100
|
|
|
出料粒度(mm)
|
2-8
|
0.5-30
|
0.5-30
|
|
|
生产能力(t/h)
|
5-10
|
13-40
|
10-100
|
|
|
辊子个数
|
2
|
2
|
2
|
|
|
辊子转速(r/min)
|
180
|
75
|
95
|
|
|
总重量(t)
|
2.2
|
5.9
|
9.8
|
|
|
机器外形尺寸(长×宽×高)(mm)
|
1215×834×830
|
3700×1600×1100
|
4300×1200×1200
|
|
| 配套电机 | 功率(kw) | 5.5×2 | 15×2 | 30×2 |
