矿山设备的自动化离不开控制系统

随着社会的不断发展矿山设备的使用慢慢步入了自动化控制时代,在现代的控制系统中采用了许多新的控制装置和元器件,如MP、MC、PC、晶匣管等,用以实现对复杂的生产过程的自动化控制。尽管如此,目前在我国工业生产中应用广泛、较基本的控制仍是电器控制。而任何复杂的控制电路或系统,都是由一些比较简单的基本控制环节、保护环节根据不同要求组合而成的。因此,掌握这些基本控制环节是学习电气控制电路的基础。

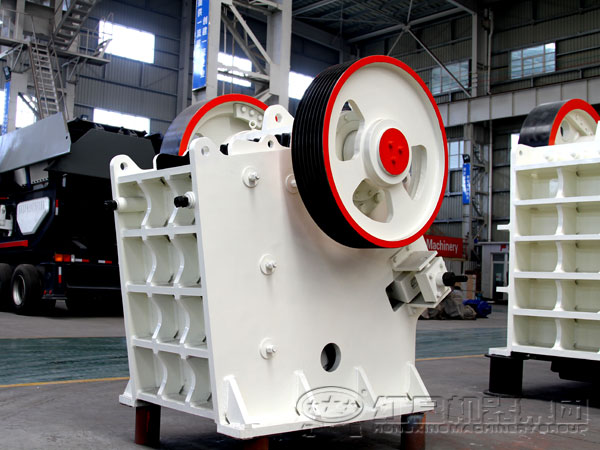

矿山设备

在控制线路的设计,以及生产现场的安装、调试设备、分析、维修故障等工作中,电气原理图都有着非常重要的作用。

分析、阅读电气原理图有一个逐渐熟悉的过程,只能在生产实践中逐步提高技术水平。根据广大工人和技术人员的实践经验,可以归纳为以下几点:

(1)电气原理图是用表示电器设备的特定图形符号和文字符号,按规定的制图原则绘制的,因此必须首先熟悉图形符号表示的意义、各种标注法以及制图原则。

(2)对于一张具体的电气原理图。应了解控制对象的生产工艺过程!按照工艺过程,搞清线路动作的全过程。一般是从某一主令电器)或保护电器的动作开始,到电动机的运行进入稳定状态)或完成一个工作循环停机而结束。

(3)电气原理图中有主回路、控制回路和辅助回路等,可以按其基本功能分类,有助于分析和理解电路原理,同时还要标清线路中每台电机和每个电器元件的原理、性能和作用,以及元件之间的闭锁关系。

(4)电气原理图中的电器元件通常不表示空间实际位置,例如同一个接触器的线圈和触点往往分开画在图中的不同位置,甚至画在两张图上,因此,当接触器动作后,应考虑到全部触点转换状态后在电路中起到的作用。此外,对于同时动作的电器,应注意触点转换的逻辑关系和是否有延时过程。

(5)电气原理图中触点、开关的状态均是处于该电器未受力(电磁、机械及人工操作等)时的状态,机械开关应是循环开始前的状态。另外,在旧标准中,对触点符号通常规定:当触点符号垂直放置时!动触点在静触点左侧为动合触点,而在静触点右侧为动断触点;当触点符号水平放置时,动触点在静触点上方为动合触点。而在下方为动断触点。新标准中没有这种严格规定,识图时应注意从符号的图形区分是动合还是动断触点。

(6)为了安装与维修方便,电气原理图中各导线联接点,电机和电器的接线端子都需编号。编号可以是阿拉伯 数字,或根据需要将数字和拉丁字母组合使用,但不能使用字母"I"和"O"。
