PYD-2200圆锥破碎机断轴的修复方案

PYD-2200圆锥破碎机是当今矿山建筑行业替代弹簧圆锥破和更新一般液压圆锥破的新一代产品,是大型石料厂矿业破碎理想的设备。PYD-2200圆锥破碎机在长期运行后,主轴工作时间过长,由于疲劳等多种原因断裂,进而导致生产工作停滞。以下主要介绍一下PYD-2200圆锥破碎机断轴的修复方案

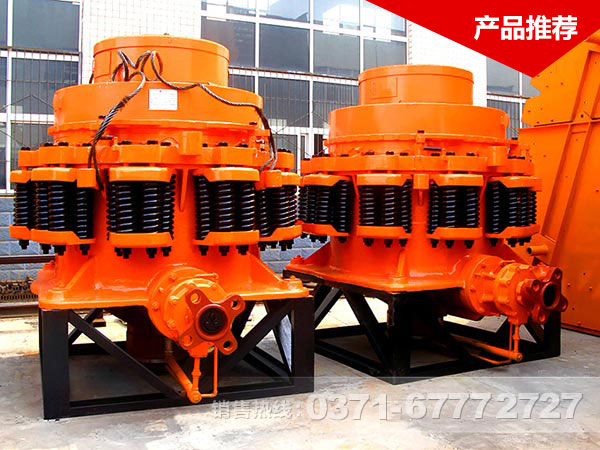

圆锥破碎机

1.用一个与主轴材质接近的、已报废的电铲轴齿轮,加工成断轴上部的主轴头,并用气割炬将断轴下部的断面切割两斜面的夹角为35°左右。

2.加工生铁定位套,生铁定位套是两个半圆形壳体,用6个螺柱连接成整体。外有纵横向加强筋和3个150X120mm2的窗口作为焊接用。

3.做一个工作平台供焊工等操作时使用,并在焊接口附近做一个专用吊框,内装木炭,燃烧后为主轴焊后保温。

4.将加工好的主轴头放入已加工好的断轴下部之小槽内,使主轴总长度尺寸不变,然后放入定位套,确保主轴头对中,然后点焊,其间需反复校正,直到准确无误后,再点焊固定好。

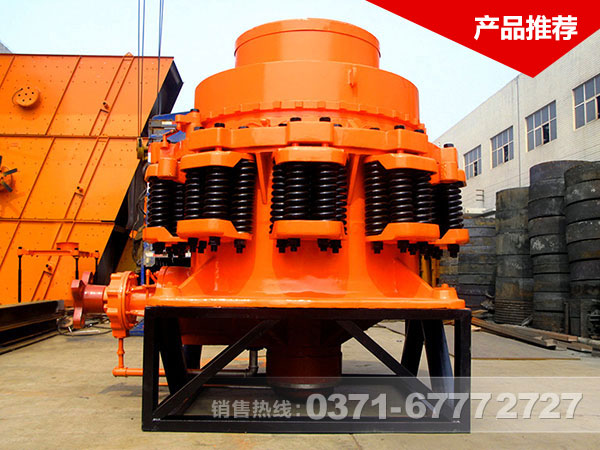

圆锥破碎机厂家

5.用三把气割炬对焊接区域进行预热,当温度达300℃时,开动三台直流焊机从三个窗口用已预热达300℃以上的507电焊条同时进行堆焊。当堆焊达一定程度后,拆除生铁定位套,对另外三个部位进行堆焊,直到把全部制品堆满为止。并做—次详细检查,如有缺陷和不足,立即补焊。

6.堆焊工作结束后,立即将专用吊框挂上去,引燃木炭,保温12h以上。

7.在已有的圆锥破碎机主轴铰丝装置的基础上,针对PYD-2200圆锥破碎机的具体情况,设计一个铰丝装置。先将主轴螺纹退刀槽处堆焊不平整和不圆及飞溅的小焊点等处修整后,铰削成与原来一样的尺寸,并装上外购的圆锥头进行检验。

当然,也可购买一根新轴或设备进行更换。
