2015/9/16 15:32:32发布者:红星机器

 制砂机各部件的功能

制砂机是制砂工艺流程中比较主要也是使用较广泛的设备之一,不同型号的制砂机其主要的部件构成大同小异,但制砂机各部件的性能及发挥的作用却大不相同,为了便于大家对制砂机有一个详细的了解,现将制砂机主要部件的功能整理如下:

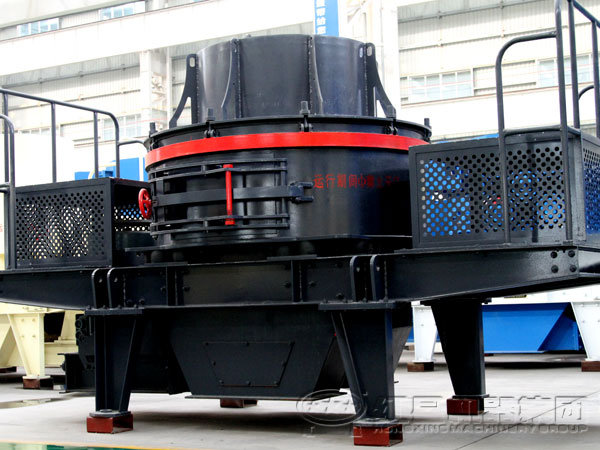

 制砂机

1.主要构成

由进料斗、分料器、涡动破碎腔、叶轮、主轴总成、底座、传动装置及电机等七部分组成。

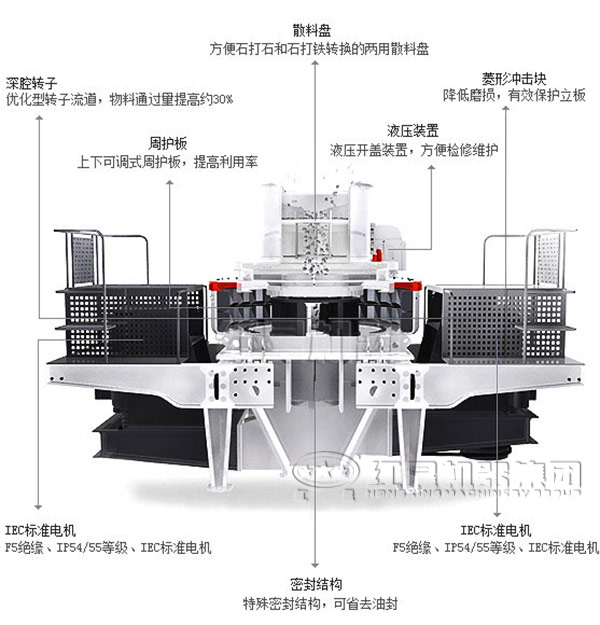

 制砂机结构特点

2.各部件功能

(1)进料斗

进料斗的外形是一个倒立的圆台,主要作用是将给料设备的来料经进料斗进入破碎机。

(2)分料器

分料器安装在涡动破碎腔的上部,其作用就是将从进料斗来料进行分流,一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,另一部分物料从中心入料管的外侧,进入涡动破碎腔内叶轮的边缘。

(3)涡动破碎腔

涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程都发生在涡动破碎腔内,由物料衬层将破碎作用涡动破碎腔壁隔开,使破碎作用仅限于物料之间,起到耐磨自衬的作用。

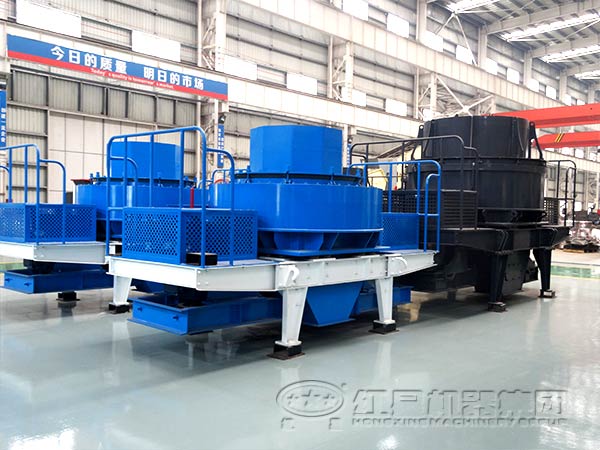

 制砂机厂家

(4)叶轮

叶轮由耐磨材料制造而成,安装在主轴总成上端轴头上,叶轮高速旋转带动物料加速,叶轮是制砂机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心,被叶轮加速到60-75m/s,然后抛射出去。

(5)底座

涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上,底座结构形状,中部为四棱柱空间,四棱柱空间的中心,用于安装主轴总成,两侧形成排料通道。

(6)传动装置

传动装置利用传动带将电机皮带轮与主轴皮带轮相连,起到动力传输的作用。

(7)电机

电机是制砂机的动力输出来源,带动制砂机的整体运转。有单电机或双电机驱动两种。
