德版反击破碎机
德版反击破碎机

德版反击破碎机

进料粒度:300-700mm

生产能力:30-550t/h

应用范围:广泛应用于建材、矿石破碎、铁路、高速公路、能源、交通、能源、水泥、矿山、化工等行业。

概述:德版反击式破碎机是我公司在吸收德国先进技术,结合国内砂石行业具体工矿条件而研制的新一代反击式破碎机。该设备采用新的制造技术,独特的结构设计,加工成品呈立方体,粒形好,破碎规格多样化。

免费咨询热线: 0371-67772727
在线咨询设备 免费获取报价

产品简介

德版反击破碎机

德版反击式破碎机结构:德版反击式破碎机主要是由转子、打击板、反击板和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有四块(或若干块)打击板(板锤),打击板和转子多呈刚性联接,而打击板系用耐磨的高锰钢(或其他合金钢)制作。德版反击式破碎机按照转子数目不同,可分为2种:单转子和双转子德版反击式破碎机。

产品图片

德版反击破碎机

德版反击破碎机厂家

德版反击式破碎机特点

德版反击破碎机国际合作

(1) 德版反击式破碎机的板锤和转子是刚性连接,利用整个转子的惯性对物料进行冲击,使其不仅破碎而且获得较大的速度和动能。

(2) 德版反击式破碎机的破碎腔较大,使物料有一定的活动空间,物料受冲击破碎的作用充分。

(3)德版反击式破碎机的板锤是自下向上迎接投入物料进行冲击,并把它抛到上方反击板上。

(4) 一般下部没有篦条筛,产品粒度靠板锤的速度以及反击板或整篦板之间的间隙来保证。

工作原理

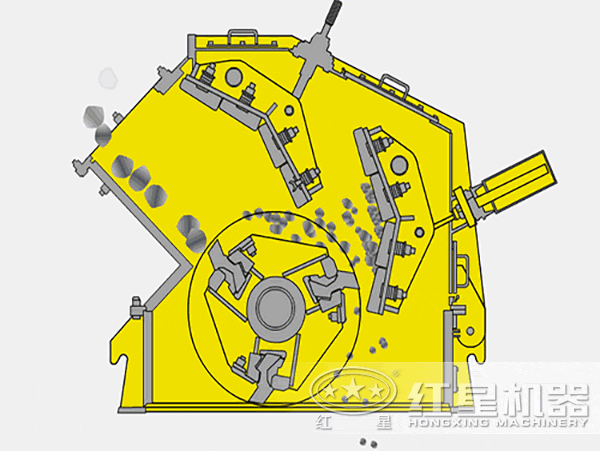

德版反击破碎机工作原理

德版反击式破碎机是一种利用冲击能来破碎物料的破碎机械,德版反击式破碎机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

德版反击破碎机技术参数

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
