HGM系列细粉磨
HGM系列细粉磨

HGM系列细粉磨

进料粒度:<35mm

处理能力:0.8-25t/h

应用领域:适用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工。

概述:HGM高压细粉磨是我公司根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外最新粉磨技术及理念,潜心开发出的具较高先技术水平的新型产品。

免费咨询热线: 0371-67772727
在线咨询设备 免费获取报价

产品简介

HGM系列细粉磨

HGM高压细粉磨机是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外最新粉磨技术及理念,潜心开发出的具有较高技术水平的新型产品。该机适用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.18毫米(80目)~0.015毫米(800目)之间任意调整。

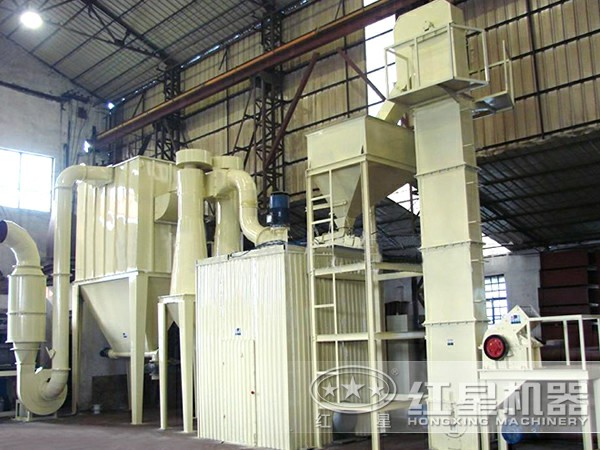

HGM系列细粉磨机配置:HGM系列细粉磨机全套配置包括斗式提升机、储料仓、震动给料机、微粉磨主机、变频分级机、双联旋风集粉器、脉冲除尘系统、高压风机、空气压缩机以及电器控制系统等组成。

产品图片

HGM系列细粉磨

HGM系列细粉磨机性能特点

1、高效、节能:高压弹簧加压装置使磨辊碾压力提高,磨机产量提高,适应物料范围更广。在成品细度及电动机功率相同的情况下,比气流磨、搅拌磨、球磨机的产量高一倍以上。

2、易损件使用寿命长:磨辊、磨环采用特殊材料锻制而成,采用先进的机械式密封加重叠式多级密封,密封性能好,从而使利用程度大大提高。在物料及成品细度相同的情况下,比冲击式破碎机与涡轮粉碎机的磨损件使用寿命长2-5倍,一般可达一年以上,加工碳酸钙、方解石时,使用寿命可达2-5年。

3、安全可靠性高:因磨腔内无滚动轴承、无螺钉,所以不存在轴承及其密封件易损的问题,不存在螺钉易松动而毁坏机器的问题。

4、细料分选效果好:改进型的涡轮分析机,采用高密度叶片,气流阻力减小,选粉细度和产量增加,变频调速的分析机,调控更准确,更节能,细料分选效果更佳,自动化程度高。

5、环保、清洁:采用软连接和加橡胶垫等措施可以有效减震,避免了磨腔内的振动对分析机的影响,提高了分析精度。采用脉冲除尘器捕捉粉尘,采用消声器降低噪声,具有环保、清洁的特点。

HGM系列细粉磨机工作原理

物料经破碎机成小颗粒,由斗式提升机送至储料斗,再由电磁振动给料机喂入主机内进行研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,使铲上之磨料置于其间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗者仍落入主机内重磨,细度合乎规格者随风流进入到大旋风收集器,收集后经出料管排出即为成品,净化后的气流 经大旋风收集器上的管道流入鼓风机。风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保无污染。由于物料所含水份在研磨时受热蒸发为气体,管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加,增加之风量经布袋除尘器净化后排出。

HGM系列细粉磨技术参数

型号 HGM88 HGM95 HGM 100 HGM120 HGM130 HGM160 HGM175
进料粒度(mm) <20 <25 <25 <25 <25 <30 <35 HGM190
成品粒度(mm) 0.015-0.25 0.015-0.25 0.015-0.25 0.015-0.25 0.038-0.25 0.038-0.25 0.038-0.25 0.038-0.25
处理能力(t/h) 1.3-5 2-7 3-10 3.8-15 5-21 8-28 10-35 15-40
中心轴转速(r.min) 167 150 142 136 105 82 75 74
磨环直径×高(mm) 908×160 1006×190 1075×200 1280×240 1400×240 1770×290 1900×300 2040×320
磨辊直径×高(mm) 270×160 300×190 320×200 370×240 410×240 450×290 500×300 640×325
主机功率(kw) Y225M-8-22 Y250M-8-30 Y225M-4-45 Y250M-4-55 Y280S-4-75 Y315M-4-132 Y315M-4-160 Y2-355L1-4-280
风机功率(kw) Y180L-4-22 Y200L-4-30 Y225M-4-45 Y280S-4-75 Y280M-4-90 Y315L1-4-160 Y315L2-4-200 Y2-355L1-4-280
分析器功率(kw) Y132M2-6-5.5 Y160M-6-7.5 Y160L-6-11 Y180L-6-15 Y200L1-6-18.5 Y200L2-6-22 Y225M-6-30 Y225M-6-30 Y280S-6-45 Y250m-4-55(立式)
