圆锥破碎机
圆锥破碎机

圆锥破碎机

电机功率:30-280kw

生产能力:12-1000t/h

应用范围:水泥、化工、建筑、道路建设、各种矿石、能源等领域。

概述:圆锥破碎机是一种先进的大功率、大破碎比、高生产率的液压式破碎机。圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。

免费咨询热线: 0371-67772727
在线咨询设备 免费获取报价

圆锥破碎机介绍

圆锥破碎机价格

圆锥破碎机是最近研制的一种先进的大功率、大破碎比、高生产率的液压式破碎机。随着矿山技术的不断发展,圆锥破碎机也分为好几种,包括弹簧圆锥破碎机、CS系列高效弹簧圆锥破碎机、HPC液压圆锥破碎机和HCS高效液压圆锥破碎机等。该机是在消化吸收了各国具较高技术水平的各类型圆锥破碎机的基础上研制成的。它与传统的圆锥破碎机的结构在设计上显然不同,并集中了各类型圆锥破碎机的主要优点。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

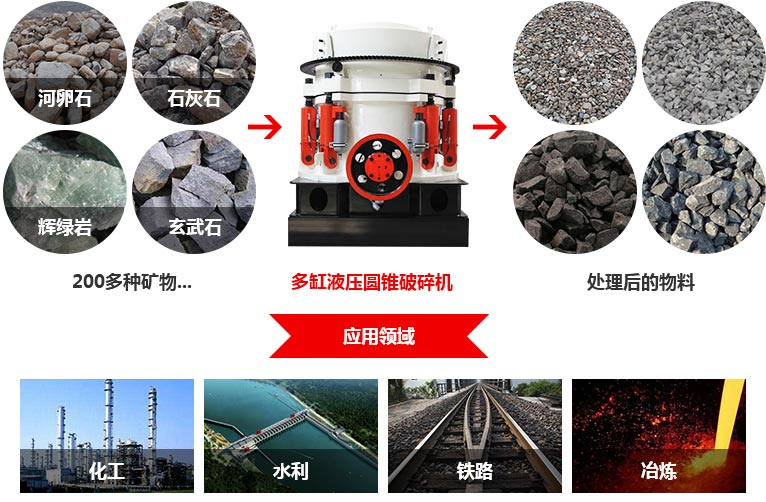

圆锥破碎机适用范围

圆锥破碎机价格

圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。圆锥破碎机破碎比大、效率高、能耗低,产品粒度均匀,适合中碎和细碎各种矿石,岩石。

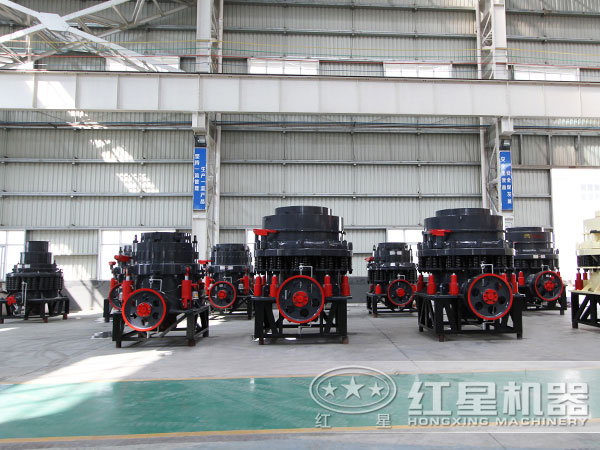

圆锥破碎机图片

圆锥破碎机厂家

圆锥破碎机

圆锥破碎机型号

圆锥破碎机价格

圆锥破碎机性能特点

圆锥破碎机进料口

1、润滑系统先进可靠。1750型圆锥破碎机采用独特的稀油润滑系统设计,大大提高了设备使用寿命。

2、提高了阻挡粉尘的可靠性,使灰尘杂质无法进人机体内,从而保证了润滑油清洁,消除了老式弹簧圆锥破碎机油水混合等常见故障。

3、该设备破碎锥具有较高的摆动次数和较大的摆动行程,因而在破碎腔内的矿石是受大行程的快速冲击,在破碎腔的下部设有一定长度的平行碎矿区,能保证矿石在平行区内至少被破碎一次。

4、具有生产效率高、功耗少、产品粒度均匀等优势。

圆锥破碎机结构简介

圆锥破碎机结构图

圆锥破碎机结构图

圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。河南红星矿山机器设备厂,是专业生产圆锥破碎机和大型颚式破碎机的厂家,数十年的专业生产经验和全套高端生产设备是值得您信赖的保证。

圆锥破碎机工作原理

圆锥破碎机工作原理

1、其机体通过隔振弹簧安装在地基上。定锥和可以翻滚的破碎锥构成破碎机的工作机构,两个锥体工作面均镶有衬板,衬板相对着形成破碎腔。

2主轴下部装有激振器,激振器又装在轴套上。动力由电机通过三角皮带传动系统、弹性联轴节传给激振器,驱动激振器旋转产生离心力,离心力迫使破碎锥做旋摆运动也产生离心力。

3、两种离心力合成为破碎力,实现对物料的破碎。

圆锥破碎机技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
