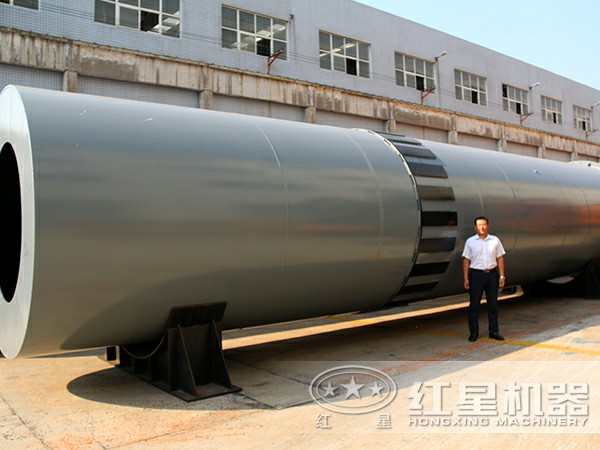

回转烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度 可成倍缩短，由于散热面大幅减少，以致热耗降低，而倍增的热交换面使热效大大提高。对不能触烟的物料，多筒式回转烘干机在内外筒中分别提供内烟管和环形烟 管，各烟管间用径向烟道沟通，同样高效节能。不难看出，对热料和冷介质而言，则本机成为套筒式回转冷却机。
烘干机对物料的适应性强，可以烘干各种物料，它是水泥厂用于烘干石灰石、粘土、煤粉及混合材料的设备、也用于冶金、矿山、电力、化工、食品等部门。回转烘干机是水泥厂最常用的烘干设备。且设备操作简单可靠，防尘密封好，维修方便，故得到普遍采用。
烘干机也可应用用于复混肥生产，烘干一定湿度和粒度肥料，同时也可用于其他物料烘干，该机扬料板分布及角度设计合理，性能可靠，因而热能利用率高，干燥均匀，清理物料次数少，适用维修方便等特点。
| 产品规格（m） | 生产能力（T/H） | 主电机 | 主减速机 | 重量（T） | ||
| 功率（KW） | 型号 | 型号 | 速比 | |||
| Φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-I | --- | 13.5 |
| Φ1.5×12m | 3.3-4.9 | 10 | Y160L-6-B3 | JZQ500-Ⅲ-2F | --- | 18.9 |
| Φ1.5×15m | 4-6 | 18.5 | Y200L1-6 | JZQ500-Ⅲ-2F | --- | 21 |
| Φ1.8×12m | 4-6 | 18.5 | Y160L-6 | ZQ50-16Ⅱ-2 | 16.46 | 23 |
| Φ2.2×12m | 7-12 | 18.5 | Y200L7-6 | JZQ650-Ⅲ | 31.5 | 38 |
| Φ2.2×14m | 7-12 | 22 | Y200L7-6 | JZQ650-Ⅲ | 31.5 | 40 |
| Φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-Ⅲ | 31.5 | 45 |
| Φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-Ⅲ | 31.5 | 51 |
| Φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-I | 27.16 | 54 |
| Φ2.4×20m | 10-14 | 37 | Y250N-6 | ZL85-13-I | 27.16 | 55 |
| Φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-I | 41.52 | 78 |
| Φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-I | 41.52 | 105 |
间接传热烘干机技术参数 |
| 项目 筒径×筒长 |
外筒内径 mm |
内筒外径 mm |
筒体长度 m |
筒体容积 m3 |
筒体 斜度 |
扬料板 型式 |
最高进气 温度℃ |
外形尺寸 |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 | 15 17 19 |
20.27 22.97 25.68 |
3-5% | 升举式 | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 | 21 23 25 |
35.91 39.33 42.75 |
3-5% | 升举式 | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 | 21 23 25 |
58.10 63.61 69.15 |
3-5% | 升举式 | 850 |
