在线客服生产能力:30-550t/h
电机功率:37-630kw
应用范围:化工、冶金、矿山、高速公路建设、水利工程、建筑碎石等行业中。

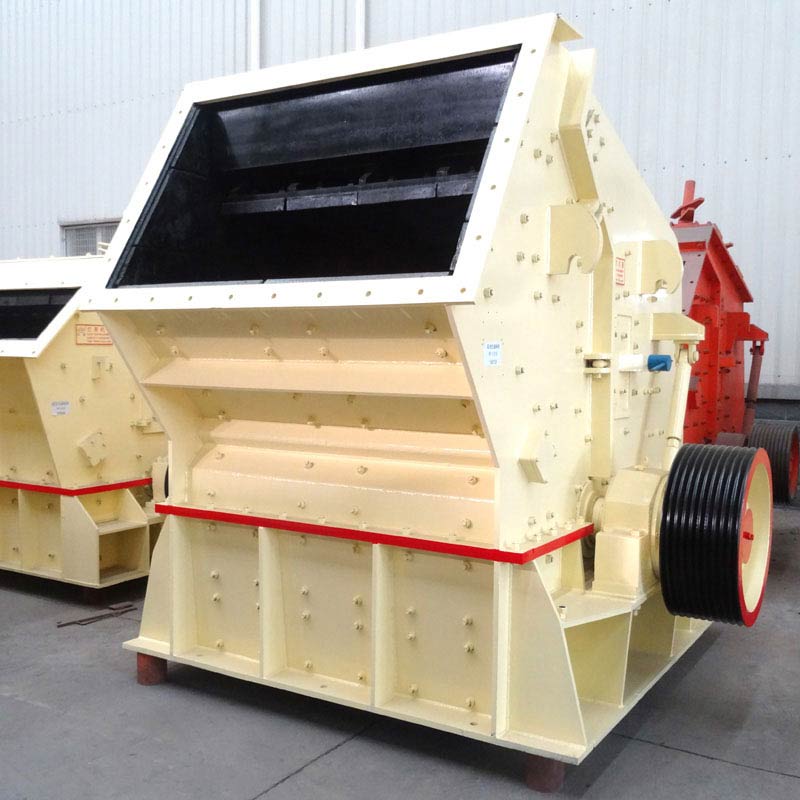

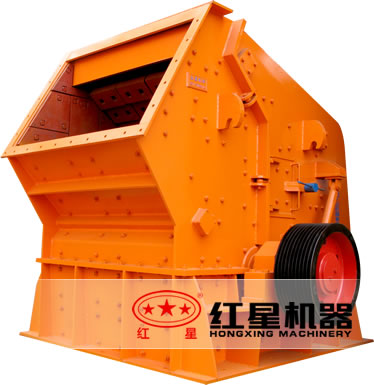

概述:反击式破碎机又称反击破碎机、反击破。反击式破碎机能处理边长100-500mm以下物料,具抗压强度最高可达350MPa,具有破碎比大、产量高、破碎后物料呈立方体颗粒等优点。
反击式破碎机是一种新型高产率的碎矿设备,其特点是体积小,构造简单,破碎比大(可达40) ,能耗少,生产能力大,产品粒度均匀,并有选择性的碎矿作用,是很有发展前途的设备。但它较大的缺点是板锤和反击板特别易磨损,尤其是破碎坚硬的矿石,磨损则更为严重,需要经常更换。目前由于一些耐磨材料的出现,在一些金属选矿厂中已得到应用。
反击式破碎机反击板
1、反击式破碎机进料口大、破碎腔高、适应物料硬度高、块度大,产品石粉少。
2、物料悬空,破碎功耗小、新颖锤头,冲击力大。
3、 转子的背板能承受转子极高的转动惯量和锤头的冲击破碎力。
4、本机经优化设计成低转速、多破碎腔冲击型破碎机,其线速度较一般反击破降低20%-25% ,以低能耗获得高的生产能力。
5、 本机具有三级破碎以及整形的功能,因而破碎比大,产品形状呈立方体,可选择性破碎等优点。
6、 合理的板锤结构,具有装卸快、多换位等优点,可大缩短换板锤的时间。
7、 以新的制造技术,研制成功一种高耐磨性、高韧性的铬、钼、钒合金材质,解决了硬物料的破碎性难题。大大提高了板锤的使用寿命。
8、 特殊的反击齿板、无键联接。
9、PFY1315 硬岩反击破配有多功能液压站,具有液压高速排料间隙,反击板稳定减振以及机体自动开启等多功能。
反击式破碎机工作原理
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。 石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备控制达到所要求的粒度。
型号 | 规格 (mm) |
进料口尺寸 (mm) |
最大进料粒度 (mm) |
处理能力 (t/h) |
功率 (kw) |
外形尺寸 (长×宽×高) (mm) |
总重量 (t) |
PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 | 12 |
PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 | 15 |
PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 | 17.7 |
PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 | 22.4 |
PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 | 27 |
PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 | 34 |
PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 | 50.6 |
PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 400-800 | 4P 630-710 | 4400×3866×4009 | 83.21 |
