单缸液压圆锥破碎机
单缸液压圆锥破碎机

单缸液压圆锥破碎机

给料粒度:65-300mm

生产能力:12-1000t/h

应用范围:冶金、建筑、水电、交通、化工、建材工业、筑路、化学及硅酸盐等行业。

概述:我公司生产的单缸液压圆锥破碎机,采用了先进的设计理念。配置电子智能排矿口控制系统,实现了更多生产过程控制和作业优化功能。

免费咨询热线: 0371-67772727
在线咨询设备 免费获取报价

产品简介

单缸液压圆锥破碎机具有破破碎比大、效率高、能耗低和产品粒度均匀等优势,适合中碎和细碎各种矿石,岩石。单缸液压圆锥式破碎机可广泛应用于各黑色、有色、非金属矿山及砂石料等工业领域。由于进行了优化设计,并对破碎机进行液压保护,其设备故障率大大降低,在正常使用情况下,设备无故障运行率将超过85%。

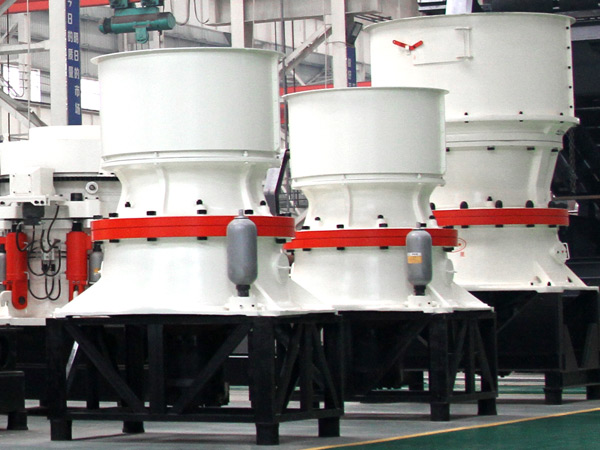

产品图片

单缸液压圆锥破碎机

性能优势

1、单缸液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的完美组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%。

2、采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。

3、先进的液压技术,实现了过载保护和液压调整排料口,简化了破碎机结构,减轻了重量。

4、双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。

5、层压破碎、成品粒级更均匀。易损件消耗少、运行成本低。

工作原理

电机带动单缸液压圆锥破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎,支撑套与架体连接处靠液压缸压紧。当单缸液压圆锥破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

圆锥破碎机属于高端破碎设备,只有优良的生产厂家才能研制出优良的设备,河南红星机器作为国内综合实力较强的矿山设备制造商本着对用户高度负责的态度来研制设备,因此我们的设备 才能得到更多用户的好评与青睐,届时欢迎有需要的用户来此考察、咨询、订购设备,联系电话:0371——67772727!

单缸液压圆锥破碎机技术参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

质量保证  品质服务

  • 质量保证

    采用100%优质原料制作,质量放心可靠。
  • 快速发货

    发货速度快,免费安装调试和技术培训。
  • 售后服务

    365天×24小时提供技术支持和咨询服务。
如果您需要产品报价或其他服务,可立即拨打电话或者点击下方的在线咨询和我们联系!
